Caravan mover zelf monteren


Zelf monteren van een mover


Een caravan mover is een storingsgevoelig product. Het product zit bij de wielen, een plek waar er veel vocht en troep op kan komen tijdens het rijden. Een mover gebruikt enorm veel stroom, op een recht stuk al snel 20A, maar bij belasting kan dit oplopen tot circa 70A met zeer kortstondige pieken van ruim 300A, de montage moet dus secuur en goed verricht worden. Wij stellen hoge eisen aan de montage; dit voorkomt veel problemen. Ervaring is belangrijk bij een montage en de nieuwere caravans hebben geen eenvoudige chassis meer. Dit maakt het er voor de advisering en monteurs niet gemakkelijker op, het is vooraf niet met zekerheid te zeggen welk chassis er onder de caravan zit. Nieuwe caravans hebben ook vaak minder bodemvrijheid. De caravan ligt dan fijner achter de auto, maar een mover met weinig bodemvrijheid is vragen om problemen. Door opgedane ervaringen adviseren wij niet meer de mover zelf te monteren, maar dit professioneel te laten doen, de kans op storingen neemt significant af. Wij verrichten garantiewerk voor de verschillende fabrikanten en houden bij hoe de storingen ontstaan. De meeste storingen ontstaan door montagefouten en niet door fabricagefouten. Een simpel kabeloogje niet goed genoeg vastzetten kan na 3 jaar een defecte besturingskast tot gevolg hebben. Het vervangen hiervan kost meer geld dan de besparing op de montage.

Een caravan mover monteren


Het monteren van een mover kan een uitdaging zijn doordat er vele verschillen zitten in type chassis. De feitelijke montage kost onze meeste klanten 4 tot 10 uur, en daarnaast natuurlijk de voorbereidingstijd. Hieronder treft u een reportage aan van een montage. Houd altijd de handleiding bij de hand en volg op wat daarin staat. Wij adviseren de mover door ons te laten monteren in een van onze vestigingen of op elke andere plek, bijvoorbeeld bij u aan huis. De onderstaande reportage is gemaakt met dank aan PowrMover Nederland.

 chassis
Standaard caravan chassis
Een mover kan zowel voor als achter de wielen gemonteerd worden. Indien de mover voor de wielen gemonteerd wordt, vangt de mover minder vocht en vuil op. Als de mover achter de wielen gemonteerd wordt, heeft u minder kans op het meepakken van een stoeprandje. Echter monteert u de mover achter de wielen, zorg dan wel voor een mover waarvan de motor volledig wordt bedekt door een kap. Veel movers verlagen de bodemvrijheid van de caravan. U verliest ongeveer 6 cm. Dit verschil is niet merkbaar bij een caravan die normaal op de wielen staat. Echter bij een caravan die zonder mover al weinig bodemvrijheid heeft, dient u zich goed te laten voorlichten over welke mover de beste keuze is voor uw caravan. Als stelregel kunt u er vanuit gaan dat de bodemvrijheid geen probleem geeft als het chassis ongeveer 20 cm vanaf de grond begint voordat de mover gemonteerd is.

de-caravan

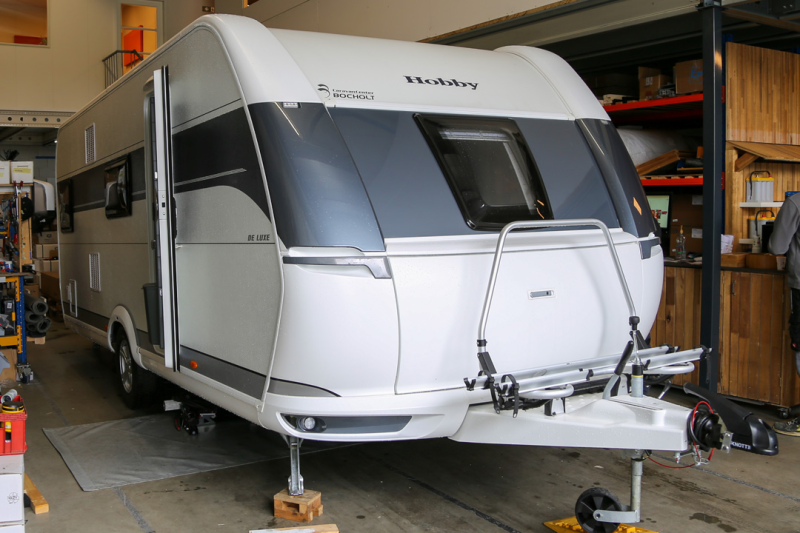

De caravan waar de mover onder gemonteerd wordt

Voorbereiding


Na deze eerste controles uitgevoerd te hebben, komt u toe aan het echte werk. Het monteren van de mover. De mover wordt grotendeels voorgemonteerd geleverd. Als u de onderdelen uit de verpakking haalt, ziet u meteen hoe de mover gemonteerd moet worden. De twee motoren zitten meestal al op een korte buis, de verbindingsbuis wordt hier tussen geplaatst. Vanaf de motoren komen kabels die op de elektronicakast worden aangesloten. De elektronicakast is duidelijk gemarkeerd. De accu werkt ook met twee duidelijke kabels.

 inhoud
Inhoud van het pakket van de PowrMover 1XL

Het ziet er niet ingewikkeld uit, maar vergeet niet, u moet wel onder uw caravan met twee zware motoren. Ook al lijkt het niet moeilijk, neem absoluut de tijd om de handleiding te lezen. Het chassis mag niet geboord worden of op een andere manier aangepast worden om de mover te kunnen plaatsen. Alleen in zeer bijzondere gevallen is hier een uitzondering op.

Het werkt het makkelijkste om de nodige ruimte in de caravan te maken. In deze reportage hebben we de mover geïnstalleerd onder een caravan zonder gebruik te maken van een brug. De caravan wordt maximaal achterover geheven om ruimte vrij te maken voor de montage. De montage van een mover kan zodoende op elke plek plaatsvinden.

Mechanica

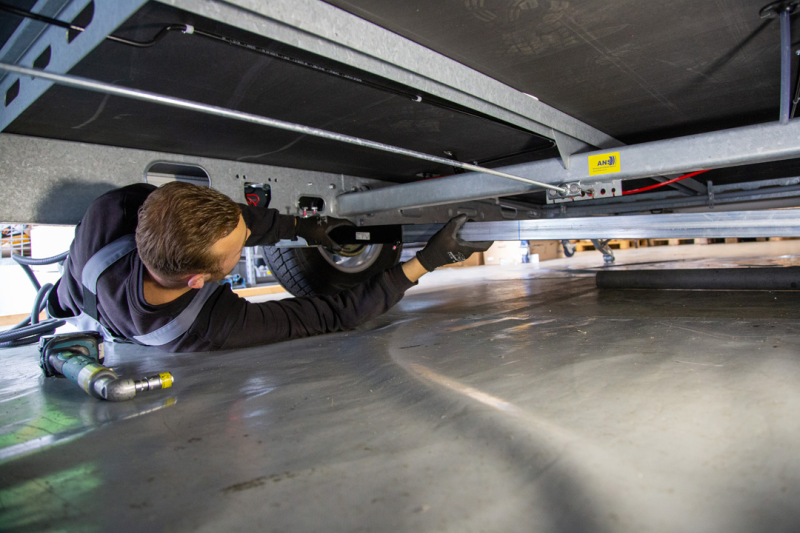

Onder de mechanica verstaan wij de installatie van de motoren. Om goed bij de onderkant van de caravan te kunnen dient u de caravan maximaal achterover te hellen. Trek de handrem aan en plaats blokken onder de voorsteunen. Natuurlijk heeft u de onderdelen van de mover reeds in elkaar gezet bij het uitpakken van de mover. Bij de montage moet u kant voor kant doen. De reeds door de fabrikant afgemonteerde motorhelft dient u op bijvoorbeeld een krik te leggen. Als de motorhelft al ongeveer op de juiste plek onder de caravan ligt, kunt u de klemplaten bevestigen. Vervolgens dient u deze combinatie op het chassis te bevestigen. Dit doet u door de bouten van de klemplaten aan te draaien. Draai het nog niet helemaal vast. U kunt de stabilisatiestang er inschuiven en dan de motor aan de andere kant op dezelfde wijze bevestigen.

Na deze bevestiging staat de mover natuurlijk nog niet op de goede plek. De mover dient eerst in de breedte ingesteld te worden. De rollen moeten, afhankelijk van het type mover dat gemonteerd wordt, minimaal de helft tot 2/3 van de band bedekken en de mover moet vrij zijn van de schokbreker. Het beste kunt u de mover tegen de banden schuiven en op deze manier de maximale breedte van de mover bepalen. Als u de breedte ingesteld heeft, kunt u de tussenstang vastzetten met enkele boutjes. Daarna dient de afstand van de band tot aan de rollen ingesteld te worden. Hiervoor is een afstandsblokje meegeleverd. De mover schuift u tegen dit blokje aan en vervolgens zet u de klemplaten vast. Let wel op dat vast vast is. U zult niet de eerste zijn die een bout of moer afdraait omdat er te veel kracht op wordt uitgeoefend. Gebruik daarom een momentsleutel om alles vast te zetten.


De installatie van de mechanica valt de meeste mensen erg mee qua tijd. Echter het blijft wel een 13 kg per kant die opgehangen moet worden!

 omhoogzetten
De caravan maximaal omhoogzetten

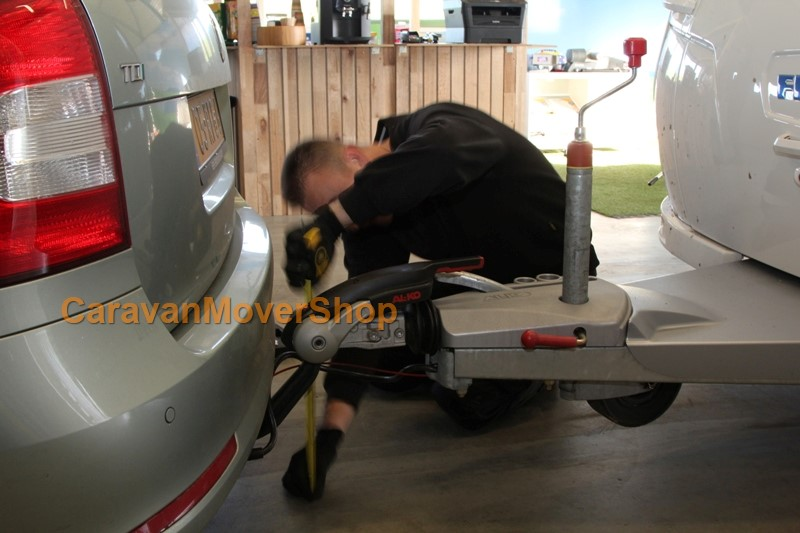

De onderdelen van de mover kunt u reeds in elkaar zetten. Vervolgens dient u de stang op de juiste afstand in te stellen. Meet hiervoor de afstand onder de caravan op en teken dit af op de stang:
 opmeten
Opmeten

 aftekenen
Aftekenen

Het vastzetten van de motoren wordt meestal gedaan door eerst de ene kant te bevestigen en vervolgens de andere kant. Let op dat de schokdemper de mover (net) niet raakt:
 schokdemper
De schokdemper

De bevestiging van de klemplaten is niet moeilijk. Zie hieronder een schematische afbeelding van de klemplaten van de Truma Go2, waarbij duidelijk wordt hoe de constructie werkt. De platen van elk merk zien er iets anders uit en verliezen ook tot 2 cm minder bodemvrijheid.

klemplaten
Klemplaten

Na dit vastzetten ziet het er als volgt uit:
 geinstalleerd

 vastzetten
 chassis

Meet daarna de afstand op met het bijgeleverde afstandsblokje en stel de mover op de juiste plek in en zet deze vast.
 bandafstand

 vastzetten

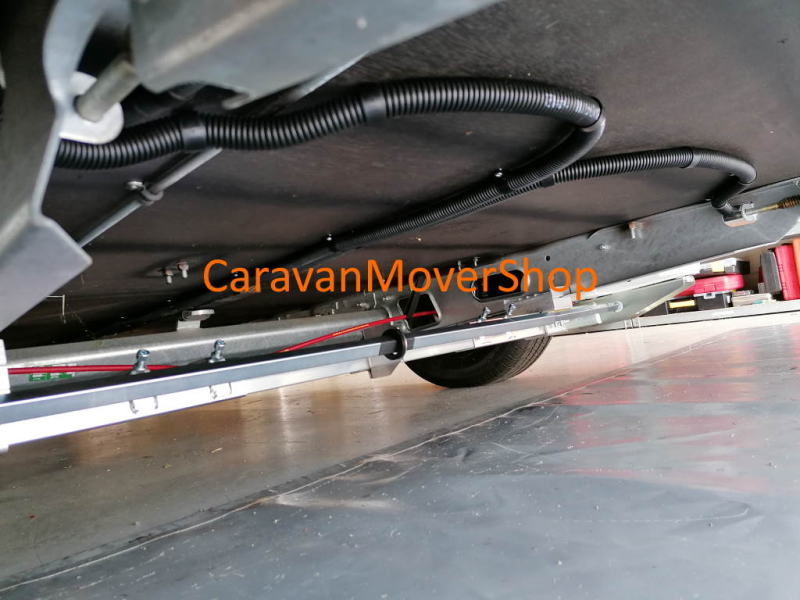

Het eindresultaat is dit:
 eindresultaat

Installatie elektronica


Het goed installeren van de elektronica kost de meeste tijd. U dient een goede plek voor de accu te kiezen. De meeste accu's dient u uit de caravan te halen tijdens de winterstalling. Slechts enkele accu's, waaronder de Optima AGM accu's, hoeft u niet uit de caravan te halen mits 100% geladen en ontkoppeld. Deze accu's kunt u dus op moeilijker bereikbare plaatsen monteren.
De accu dient opgeladen te worden door een oplader. Indien uw caravan reeds beschikt over een oplader kunt u de accu hierop mogelijk aansluiten, maar laat u goed informeren. Indien er geen 220V aansluitpunt aanwezig is bij de acculader dient u deze te realiseren. De besturingskast kan gemakkelijk vastgezet worden aan een wand of eventueel op de bodem van de caravan.

Boor 2 gaten door de vloer waar de kabels doorgevoerd kunnen worden. Controleer vooraf goed dat er geen kabels of (gas)leidingen in de weg zitten! Zet de kabels vast aan de onderkant in de flexibele buis en voer deze kabels door de gaten naar binnen. Kit vervolgens alle gaten dicht.

Het vastzetten van de kabels op de elektronica is niet moeilijk, maar let op de polarisatie. Controleer elke aansluiting. Mocht u per ongeluk toch plus en min omgedraaid hebben van de motoren, dan is het gevolg alleen dat de mover precies het tegenovergestelde doet van wat u wilt. Als u de polarisatie van de accu verwisselt dan heeft dit zeer nadelige gevolgen voor de electronica van de mover.

 plek
De plek waar het gemonteerd wordt

 box

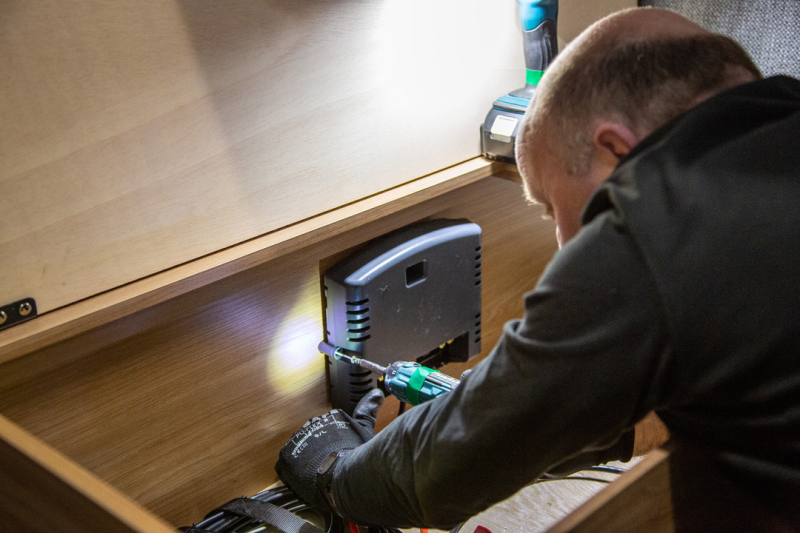

Vastzetten elektronica box

Boor een gat door de vloer waar de kabels doorgevoerd kunnen worden. Zet de kabels vast aan de onderkant in de flexibele buis en voer deze kabels naar het gat. Kit vervolgens alle gaten dicht.

 vastzetten
Houders vast zetten
 kitten
Afkitten
Het vastzetten van de kabels op de elektronica is niet moeilijk, maar let op de polarisatie. Controleer elke aansluiting.

 kast
Aansluiten bekabeling op besturingskast

 box
Aangesloten met bedrading

Bij deze caravan is de hoofdschakelaar hier gemonteerd:

 hoofdschakelaar

 hoofdschakelaar2

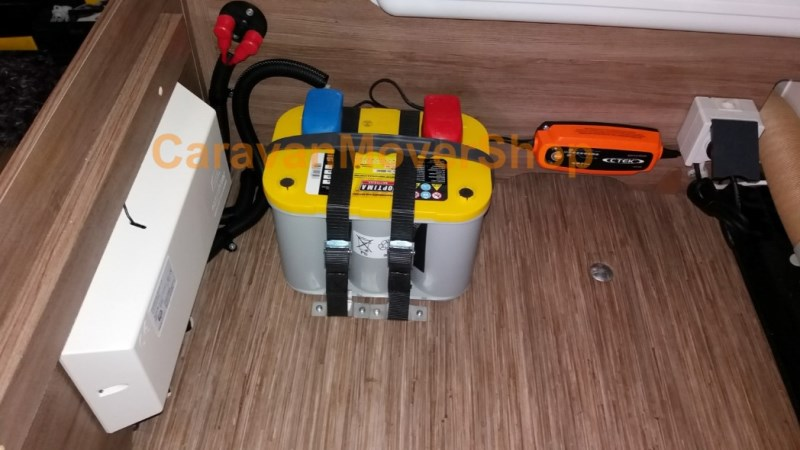

De Optima accu is in dit geval in een accubak geplaatst. Een Optima accu heeft eigenlijk geen accubak nodig en kan ook gemakkelijk zonder accubak vastgezet worden. Wij leveren in ons pakket hier een speciaal frame voor mee.

 optima

De gemonteerde mover


U dient er rekening mee te houden dat het monteren van de mover een dag arbeid kost. Na montage kunt u de mover direct gebruiken. Het is zeer zeker aan te raden om even te oefenen met de bediening voordat u deze gaat gebruiken op moeilijke plaatsen. Het is niet moeilijk de caravan te manoeuvreren met de mover, maar u bedient met een knop op de afstandsbediening wel een caravan met al snel een lengte van 6 meter. Het is aan te raden tijdens het rangeren om de caravan te blijven lopen zodat u goed overzicht houdt. De bediening van de mover is niet ingewikkeld en volkomen veilig. Als u de knoppen van de afstandsbediening loslaat, staat de caravan binnen zeer korte tijd stil.

 eindresultaat

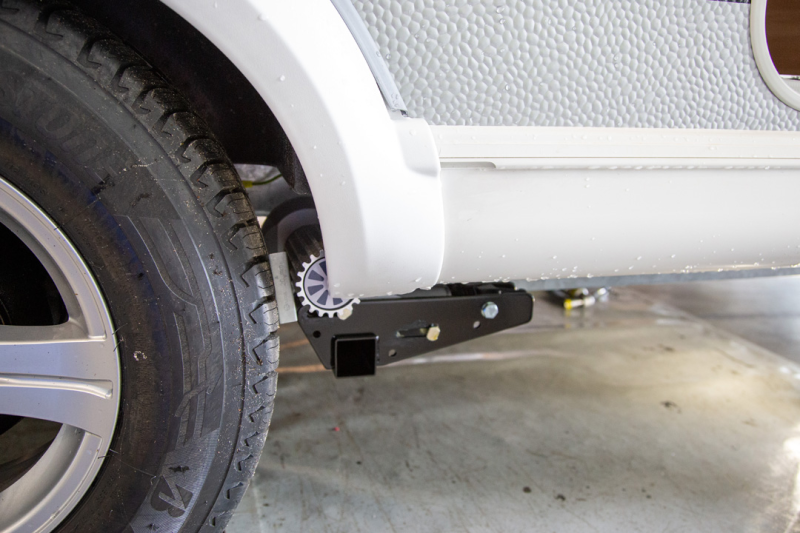

De mover is klaar voor gebruik. De gekozen mover is een handmatige variant. De rollen moeten dus met handkracht op de banden geplaatst worden:

 plaatsen

De mover is direct klaar voor gebruik:

klaar-voor-gebruik

Meer lezen?


- In de onderstaande film ziet u wat er in de PowrMover dozen zit en hoe de mover onder een caravan bevestigd wordt.


- Klik op deze tekst voor een goede beschrijving van een montage gemaakt door een klant van ons.
